ダイヤモンド ワイヤー ループの背後にある物理学と材料科学: 包括的なガイド

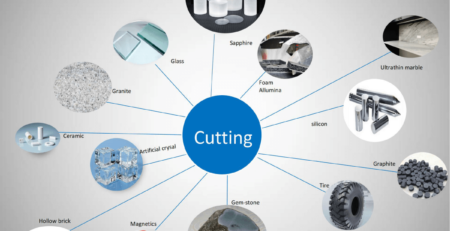

何十年もの間, 製造部門は重い機械ブレードに依存していました, 研磨剤スラリー, 工業用材料を切断するための高出力レーザー. しかし, 現代工学が材料科学の限界を押し広げ、炭化ケイ素のような超硬質基板が導入されています。 ($SiC$), 窒化ガリウム ($GaN$), 特殊な航空宇宙用マトリックス複合材料 - 従来の分離技術は物理的な壁にぶつかりました.
これらの制限を克服するには, エンジニアはダイヤモンド ワイヤー ループを開発しました. この教育ガイドでは、基礎となる物理学を探求します。, 材料構成, この連続研磨消耗品を最新の精密スライスに最適にする機械原理.
1. ダイヤモンド ワイヤー ループの構造: コアとコーティング
一見して, ある ダイヤモンドワイヤーループ シンプルな金属紐が無限の円を形成したように見えます. 実際には, これは、2 つの主要コンポーネントから構成される高度に設計された複合構造です。: 高張力芯線と超砥粒ダイヤモンド層.
コアワイヤー
ループの基礎は高張力炭素鋼または特殊鋼合金で作られています。. ループは超高速の線形速度で回転する必要があるため、多くの場合、 30 オーバーする 60 メートル/秒—一連の機械のプーリーに巻き付けられている間, それは極端な経験をする, 繰返し引張応力. コアワイヤーは早期の切れを防ぐために優れた耐疲労性を備えていなければなりません, 高い弾性とともに、長時間の切断サイクルでも安定した張力を維持します。.
ダイヤモンドマトリックス
ループの切断力は、鋼の芯に固定された微細なダイヤモンド粒子によってもたらされます。. ダイヤモンドは既知の天然物質の中で最も硬いため、, それはトップの位置を占めています ($10$) モース硬度スケールで. これらの微細なダイヤモンドは、何千もの小型の切削歯として機能します。.
粒子は 2 つの主要な方法のいずれかを使用して鋼線に結合されます。:
電気めっき: ダイヤモンド粒子の周囲にニッケルを化学蒸着させる方法, スチールコアにしっかりとロックします. これにより、高密度のダイヤモンドが得られます。, 非常に硬い結晶のスライスに最適.
レジンボンディング: 耐久性のあるポリマーマトリックスを利用してダイヤモンドを保持する技術. これにより、よりソフトなカッティングアクションが生まれます。, 脆弱な素材で高度に研磨された表面仕上げが必要な場合によく使用されます。.
2. の仕組み “エンドレス” 一方向カット
ダイヤモンド ワイヤー ループの背後にあるエンジニアリングを真に理解するには, 従来のレシプロワイヤーソーとの違いを理解する必要があります。. レシプロソーが前後に動きます, つまり、ワイヤーは減速する必要があります, 完全に停止する, 1 回の切断操作中に何千回も方向を反転します。. この運動量の絶え間ない変化により、激しい機械振動が発生します。, ワイヤーの不均一な摩耗, そして不安定なテンション.
対照的に, ダイヤモンド ワイヤー ループは単一で動作します。, 連続ループ. 特殊なダイヤモンドワイヤーソー切断機の電動プーリーによって駆動されます。, ループは一方向に連続的に移動します. これにより、いくつかの大きな機械的利点が生まれます:
- 振動除去: 流体, 一方向の動きにより、動的微小衝撃が大幅に軽減されます。, 脆性材料のエッジに沿った微小亀裂や構造上の欠けを防ぎます。.
- 均一な摩耗分布: ループ全長が高速でワークを順次通過するため, ダイヤモンドの砥粒は均等に磨耗します, 消耗品の動作寿命を最大化する.
- 最適な運動エネルギー: 高い線速度により、微細なダイヤモンドが微細なレベルで材料をきれいに削り取ることができます。, ワークピースに加えられる物理的な力を増加させることなく、はるかに速い送り速度に変換されます。.
3. 熱力学的ソリューション: 真実 “冷間切断”
従来の鋸やレーザーが緻密な材料を切断する場合, 局所的に大量の摩擦または熱エネルギーを生成します。. 半導電性結晶または光学ガラスの場合, この熱により激しい熱膨張が発生します, 内部残留応力の原因となる, 微小骨折, 幾何学的歪み.
ダイヤモンド ワイヤ ループは、高摩擦のせん断や溶融作用ではなく、微小研磨機構を採用することでこの問題を解決しています。. ループがワークピースを通過するとき, 超微細な塵の形で物質を除去します (切りくず).
切断機の統合流体供給システムと組み合わせる場合, クーラントは切断トラックを継続的に洗い流します. この液体は 2 つの重要な役割を果たします。: 微細な研削動作によって発生する運動熱を瞬時に奪い、切り粉を洗い流してワイヤーの詰まりを防ぎます。. 結果は真実です “コールドカット” 完全に安定した熱環境を維持します, サファイアやクォーツなどの高価な材料の繊細な結晶の完全性を維持する.
4. エンジニアリングへの影響: 二次加工コストの大幅削減
ダイヤモンド ワイヤー ループの効率性の究極の証拠は、完成したカットの構造品質にあります。. スライス実行時, 機械の安定性とループの精度の組み合わせにより、定期的に表面粗さが生じます。 ($ラ$) 未満のプロファイル $0.2\ \ムーテキスト{メートル}$. 更に, 幾何学的位置の許容差は $pm0.01 text の間で維持されます{mm}$ と $pm0.05 text{mm}$.
製造設備向け, この極めて高い精度は経済的に大きな利点となります. 従来の切断方法では粗い部分が残ります, 波状の, 数時間の二次研削が必要な損傷した表面, ラッピング, 化学研磨して修正する. 最初のカットからほぼ完璧な表面仕上げを実現することにより、, ループにより生産スケジュールが大幅に短縮され、二次的な人件費と材料費が削減されます。.
