フェライトコアとは? 種類, 製造業, 料金 & ダイヤモンドワイヤーループ切断

フェライトコアはいたるところにあります. 携帯電話に電力を供給する充電器の中にあります, 電気自動車を駆動するモーター, お気に入りの音楽を再生するスピーカー. 広く使用されているにもかかわらず、, 多くの人は、フェライトコアが何なのか、またなぜこれほど慎重な製造が必要なのかを知りません。.

このガイドでは, 5 つの重要な質問に答えます: フェライトコアとは? どのような種類が存在するか? どのように作られるのか? なぜ高価なのか? そして最も重要なことは, どうやってできるの？ ダイヤモンドワイヤーループ 切断時の無駄を削減する技術?

フェライトコアは主に 2 つのカテゴリに分類されます:

– ソフトフェライト: 着磁・脱磁しやすい. 変圧器に使用される, インダクタ, およびEMIフィルター.

– ハードフェライト (永久磁石): 着磁後も磁性を保持. モーターに使用される, スピーカー, および磁気選別機.

2. フェライトコアと呼ばれる材料?

すべてのフェライトが同じではありません. 組成が異なると磁気特性も異なります. 最も一般的な 3 つのタイプは次のとおりです:

マンガン亜鉛 (MnZn) フェライト

MnZnフェライトは最も広く使用されているソフトフェライトです. 高い透磁率と高い飽和磁束密度を実現します。, それを理想的にします:

– 電源トランス

– インダクタ

– コモンモードチョーク

ニッケル亜鉛 (ニッケル亜鉛) フェライト

NiZnフェライトは電気抵抗率が高い, 高周波アプリケーションに適しています (1 MHzから 100 MHz). 一般的な用途には以下が含まれます:

– 高周波トランス

– RFコイル

– EMI抑制コンポーネント

ハードフェライト (セラミック磁石)

ハードフェライト, 永久磁石フェライトとも呼ばれる, 酸化鉄とバリウムまたはストロンチウムのいずれかで構成されています. 安価で減磁に強い. アプリケーションには以下が含まれます:

– DCモーター

– スピーカー用マグネット

– 冷蔵庫のドアシール

3. フェライトコアはどのように製造されるのか?

フェライトコアの製造プロセスには、いくつかの正確なステップが含まれます:

ステップ 1: 粉末の調製

原材料 (酸化鉄, 酸化マンガン, 酸化亜鉛, 等) 正確な割合で混合されている. 次に、混合物はか焼と呼ばれるプロセスで約 1000°C まで加熱されます。. これにより、目的の結晶構造を持つフェライト粉末が生成されます。.

ステップ 2: フライス加工

仮焼した粉末をボールミル粉砕して非常に細かい粉末にする, 通常、粒子サイズはわずか数ミクロンです. これにより、最終製品の均一な特性が保証されます。.

ステップ 3: プレス中

微粉末をバインダーと混合し、高圧下で金型に押し込みます。. プレスされた部品の形状を “緑” コア. 一般的な形状には E コアが含まれます, Uコア, トロイド, およびカスタムジオメトリ.

ステップ 4: 焼結

グリーンコアは、雰囲気制御された炉内で約 1300 ～ 1400°C まで加熱されます。. 焼結中, 粒子が融合する, 密集したものを作成する, 望ましい磁気特性を備えた硬質セラミックボディ.

ステップ 5: 機械加工 (切断と研削)

焼結フェライトコアは、多くの場合、最終寸法を達成するために追加の機械加工が必要になります, 平面, または特殊な形状. ここでダイヤモンドワイヤーのループカットが重要になります。.

4. フェライトコアはなぜ非常に高価なのでしょうか?

シンプルな見た目にも関わらず、, フェライトコアは比較的高価です. その理由は次のとおりです:

高純度原料

フェライトコアの磁気性能は、その成分の純度に直接依存します。. 微量の汚染物質でも透過性が低下する可能性があります, 損失を増やす, またはパフォーマンスが不安定になる可能性があります.

エネルギーを大量に消費する焼結

フェライトコアの焼結には高温が必要です (1300–1400℃) 数時間維持される. これはかなりのエネルギーを消費します, 製造コストに直接貢献する.

後処理が難しい

焼結フェライトは非常に硬い (5モーススケールで –7) そして非常に脆い. 従来の切断方法ではエッジ欠けが発生することがよくあります, ひび割れ, または表面下の損傷. 歩留まりが低いと、良品あたりのコストが高くなります.

厳しい公差

現代のエレクトロニクスでは、正確な寸法のフェライト コアが求められています. ±0.05mm以上の公差を達成するには高度な加工装置と熟練したオペレーターが必要です.

5. 無駄を最小限に抑えてフェライトコアを加工する方法 (ダイヤモンドワイヤーループ)

これはメーカーにとって最も重要な質問です. フェライトは硬くてもろいため、切断が困難になります。. 研磨ホイールやレーザーカッターなどの従来の方法では、欠けが発生することがよくあります, 熱損傷, または過剰な材料の損失.

解決策: ダイヤモンドワイヤーループ切断

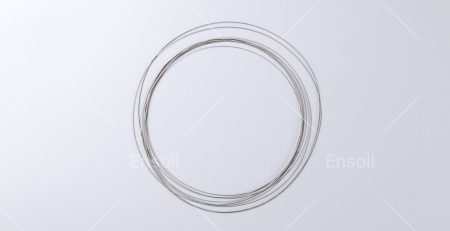

ダイヤモンド ワイヤ ループは、工業用ダイヤモンド グリットで電気めっきされた連続鋼線です。. ワイヤーが一方向に高速回転します (4mm/分), 精密鋸のようにフェライトを研削します.

ダイヤモンド ワイヤ ループがフェライトに最適な理由

廃棄物を最大限に削減するためのヒント

– 適切なワイヤ径を選択します – 0.4 一般切断用mm; 0.2 薄いコアまたは繊細なコアの場合は mm

– 送り速度の最適化 – 速すぎるとチッピングが発生します; 遅すぎると品質が向上せずに時間を無駄にします

– きれいな冷却剤を使用する – 脱イオン水により汚染が防止され、スムーズな切断が保証されます。

– ワイヤーを定期的に検査してください – 切断速度が大幅に低下した場合は、ダイヤモンド ワイヤー ループを交換してください

結論

フェライトコアは現代のエレクトロニクスに不可欠なコンポーネントです, 電源から電気自動車まで. 精密な工程を経て作られています, 粉末の準備を伴うエネルギー集約的なプロセス, 押す, 高温焼結. コストは原材料の品質を反映します, 製造の複雑さ, そして後処理の難しさ.

しかし, ハードカットへの挑戦, 脆性フェライトには実証済みの解決策があります: ダイヤモンドワイヤーループテクノロジー. チッピングゼロを実現することで, 最小ノッチ幅, 優れた表面仕上げ, ダイヤモンド ワイヤー ループは材料の利用を最大化し、廃棄物を最小限に抑えることで、メーカーの収益性を直接向上させます。.

MnZn変圧器コアを切断しているかどうか, NiZn EMIサプレッサー, またはハードフェライト磁石, ダイヤモンド ワイヤー ループソーはこの作業に最適なツールです.
