Що таке феритовий сердечник? Типи, Виробництво, Вартість & Різання діамантової дротяної петлі
Феритові сердечники всюди. Вони знаходяться всередині зарядних пристроїв, які живлять ваш телефон, двигуни, які приводять у рух ваш електромобіль, і колонки, які грають вашу улюблену музику. Незважаючи на їх широке використання, багато людей не знають, що таке феритові сердечники і чому вони вимагають такого ретельного виготовлення.
У цьому посібнику, ми відповімо на п'ять ключових питань: Що таке феритовий сердечник? Які види існують? Як вони зроблені? Чому вони дорогі? І найголовніше, як можна дротова петля алмазів технологія скорочення відходів під час різання?
Феритові сердечники поділяються на дві основні категорії:
– М'який ферит: Легко намагнічується і розмагнічується. Використовується в трансформаторах, котушки індуктивності, і фільтри EMI.
– Жорсткий ферит (Постійний магніт): Зберігає магнетизм після намагнічування. Використовується в двигунах, колонки, і магнітні сепаратори.
2. Які матеріали називаються феритовими сердечниками?
Не всі ферити однакові. Різні склади забезпечують різні магнітні властивості. Ось три найпоширеніші види:
Марганець-Цинк (MnZn) Ферит
Ферит MnZn є найбільш широко використовуваним м'яким феритом. Він забезпечує високу проникність і високу щільність потоку насичення, що робить його ідеальним для:
– Силові трансформатори
– Індуктори
– Синфазні дроселі
Нікель-цинк (NiZn) Ферит
Ферит NiZn має високий питомий електричний опір, що робить його придатним для застосування на високих частотах (1 МГц до 100 МГц). Загальне використання включає:
– Трансформатори високої частоти
– ВЧ котушки
– Компоненти придушення електромагнітних перешкод
Жорсткий ферит (Керамічний магніт)
Жорсткий ферит, також відомий як ферит постійного магніту, складається з оксиду заліза та барію або стронцію. Він недорогий і має високу стійкість до розмагнічування. Програми включають:
– Двигуни постійного струму
– Магніти для гучномовців
– Ущільнювачі дверей холодильника
3. Як виготовляються феритові сердечники?
Процес виробництва феритових сердечників складається з кількох точних етапів:
Крок 1: Приготування порошку
Сировина (оксид заліза, оксид марганцю, оксид цинку, тощо) змішуються в точних пропорціях. Потім суміш нагрівають приблизно до 1000°C у процесі, який називається прожарюванням. Це створює феритовий порошок із бажаною кристалічною структурою.
Крок 2: фрезерування
Кальцинований порошок подрібнюють у дуже дрібний порошок, як правило, з розміром частинок лише кілька мікрон. Це забезпечує однорідність властивостей кінцевого продукту.
Крок 3: Пресування
Дрібний порошок змішують зі сполучною речовиною і пресують у форму під високим тиском. Форма пресованої частини називається а “зелений” ядро. Загальні форми включають E-cores, U-ядра, тороїди, і нестандартна геометрія.
Крок 4: Спікання
Зелені ядра нагріваються приблизно до 1300–1400°C у печі з контрольованою атмосферою. Під час спікання, частинки зливаються разом, створення щільного, тверде керамічне тіло з бажаними магнітними властивостями.
Крок 5: Механічна обробка (Різання та шліфування)
Спечені феритові сердечники часто вимагають додаткової механічної обробки для досягнення остаточних розмірів, плоскі поверхні, або спеціальні форми. Ось де різання петлі алмазного дроту стає важливим.
4. Чому феритові сердечники такі дорогі?
Незважаючи на їх простий зовнішній вигляд, феритові сердечники мають відносно високі ціни. Ось чому:
Високочиста сировина
Магнітні характеристики феритового сердечника безпосередньо залежать від чистоти його інгредієнтів. Навіть незначні забруднення можуть погіршити проникність, збільшення втрат, або призвести до непослідовної продуктивності.
Енергоємне спікання
Для спікання феритових сердечників потрібні високі температури (1300–1400°C) зберігається протягом кількох годин. Це споживає значну кількість енергії, безпосередній внесок у вартість виробництва.
Складна постобробка
Спечений ферит надзвичайно твердий (5–7 за шкалою Мооса) і дуже крихкий. Традиційні методи різання часто спричиняють відколи країв, розтріскування, або пошкодження під поверхнею. Низька врожайність означає вищу вартість хорошої частини.
Жорсткі допуски
Сучасна електроніка вимагає феритових сердечників точних розмірів. Досягнення допусків ±0,05 мм або більше вимагає сучасного обробного обладнання та кваліфікованих операторів.
5. Як обробляти феритові сердечники з мінімальними відходами (Петля Алмазний дроти)
Це найбільш критичне питання для виробників. Ферит твердий і крихкий — дві властивості, які ускладнюють різання. Традиційні методи, такі як абразивні круги або лазерні різаки, часто спричиняють відколи, пошкодження тепла, або надмірна втрата матеріалу.
Рішення: Різання діамантової дротяної петлі

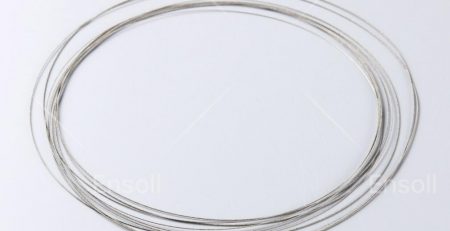

Петля алмазного дроту — це безперервний сталевий дріт, покритий гальванічним покриттям промисловим алмазним зерном. Дріт обертається в одному напрямку з високою швидкістю (4мм / хв), шліфування через ферит, як точна пилка.
Чому петля алмазного дроту ідеально підходить для фериту
| Перевага | Вигода |
| Нульове сколювання краю | Шліфування рівномірно розподіляє навантаження, усунення тріщин і пошкоджень краю |
| тонкий зріз (0.2–0,6 мм) | Менше видаленого матеріалу означає більше деталей з одного блоку |
| Жодних теплових пошкоджень | Мінімальне тертя та безперервна охолоджуюча рідина зберігають ферит охолодженим |
| Гладка поверхня (Ra 0,4–1,6 мкм) | Зменшує або усуває шліфування після різання |
| Вміння вирізати складні форми | Алмазні дротяні петлі з ЧПУ нарізають кола, дуги, і індивідуальні контури |
Поради щодо максимального зменшення відходів
– Виберіть правильний діаметр дроту – 0.4 мм для загального різання; 0.2 мм для тонких або делікатних сердечників
– Оптимізуйте швидкість подачі – занадто швидка спричиняє сколювання; занадто повільно витрачає час без покращення якості
– Використовуйте чисту охолоджуючу рідину – деіонізована вода запобігає забрудненню та забезпечує плавне різання
– Регулярно перевіряйте дріт – замініть петлю алмазного дроту, коли швидкість різання значно падає
Висновок
Феритові сердечники є важливими компонентами сучасної електроніки, від блоків живлення до електромобілів. Вони виготовляються через точну, енергоємний процес підготовки порошку, пресування, і високотемпературне спікання. Їх вартість відображає якість сировини, складність виготовлення, і складність постобробки.
Однак, важке різання, крихкий ферит має перевірене рішення: технологія петлі алмазного дроту. Доставляючи нульове сколювання, мінімальна ширина надрізу, і чудова обробка поверхні, петлі з алмазним дротом максимізують використання матеріалу та мінімізують відходи, що безпосередньо підвищує прибутковість для виробників.
Незалежно від того, чи ви ріжете сердечники трансформатора MnZn, NiZn пригнічувачі електромагнітних перешкод, або тверді феритові магніти, петлева пила з алмазним дротом є правильним інструментом для роботи.
