페라이트 코어란?? 유형, 조작, 비용 & 다이아몬드 와이어 루프 절단

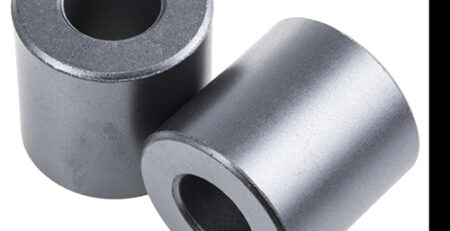

페라이트 코어는 어디에나 있습니다. 휴대폰에 전원을 공급하는 충전기 안에 있습니다., 전기 자동차를 구동하는 모터, 그리고 당신이 좋아하는 음악을 재생하는 스피커. 널리 사용됨에도 불구하고, 많은 사람들은 페라이트 코어가 무엇인지, 왜 그렇게 세심한 제조가 필요한지 모릅니다..

이 가이드에서는, 우리는 다섯 가지 주요 질문에 답할 것입니다: 페라이트 코어란?? 어떤 유형이 존재합니까?? 어떻게 만들어지나요?? 왜 비싸요?? 그리고 가장 중요한 것은, 어떻게 할 수 있니? 다이아몬드 와이어 루프 절단 중 폐기물을 줄이는 기술?

페라이트 코어는 두 가지 주요 범주로 분류됩니다.:

– 소프트 페라이트: 쉽게 자화되고 자기화되지 않음. 변압기에 사용, 인덕터, 및 EMI 필터.

– 하드 페라이트 (영구자석): 자화 후에도 자성을 유지합니다.. 모터에 사용, 스피커, 및 자기 분리기.

2. 페라이트 코어라고 불리는 재료?

모든 페라이트가 동일한 것은 아닙니다. 서로 다른 구성은 서로 다른 자기 특성을 제공합니다.. 가장 일반적인 세 ​​가지 유형은 다음과 같습니다.:

망간-아연 (MnZn) 페라이트

MnZn 페라이트는 가장 널리 사용되는 소프트 페라이트입니다.. 높은 투자율과 높은 포화 자속 밀도를 제공합니다., 이상적으로 만드는 것:

– 전력 변압기

– 인덕터

– 공통 모드 초크

니켈-아연 (NiZn) 페라이트

NiZn 페라이트는 전기 저항이 높습니다., 고주파 응용 분야에 적합합니다. (1 MHz ~ 100 MHz). 일반적인 용도는 다음과 같습니다:

– 고주파 변압기

– RF 코일

– EMI 억제 부품

하드 페라이트 (세라믹 자석)

하드 페라이트, 영구 자석 페라이트라고도 함, 산화철과 바륨 또는 스트론튬으로 구성됩니다.. 가격이 저렴하고 감자에 대한 저항력이 높습니다.. 응용 프로그램은 다음과 같습니다:

– DC 모터

– 확성기 자석

– 냉장고 도어 씰

3. 페라이트 코어는 어떻게 제조됩니까??

페라이트 코어 제조 공정에는 몇 가지 정확한 단계가 포함됩니다.:

단계 1: 분말 준비

원자재 (산화철, 산화망간, 산화 아연, 등.) 정확한 비율로 혼합되어 있습니다.. 그런 다음 하소라는 과정을 통해 혼합물을 약 1000°C로 가열합니다.. 이를 통해 원하는 결정 구조를 갖는 페라이트 분말이 생성됩니다..

단계 2: 갈기

하소된 분말을 볼밀링하여 매우 미세한 분말로 만듭니다., 일반적으로 입자 크기가 수 미크론에 불과합니다.. 이는 최종 제품의 균일한 특성을 보장합니다..

단계 3: 누르기

미세한 분말을 바인더와 혼합하여 고압으로 금형에 압착합니다.. 눌려진 부분의 모양을 'A'라고 합니다. “초록” 핵심. 일반적인 모양에는 E-코어가 포함됩니다., U 코어, 토로이드, 및 맞춤형 기하학.

단계 4: 소결

그린 코어는 제어된 분위기로에서 약 1300~1400°C로 가열됩니다.. 소결 중, 입자들이 서로 융합한다, 조밀하게 생성, 원하는 자기 특성을 지닌 단단한 세라믹 본체.

단계 5: 가공 (절단 및 연삭)

소결 페라이트 코어는 최종 치수를 얻기 위해 추가 가공이 필요한 경우가 많습니다., 평평한 표면, 또는 특별한 모양. 다이아몬드 와이어 루프 절단이 필수적인 곳입니다..

4. 페라이트 코어가 왜 그렇게 비싼가요??

단순한 외관에도 불구하고, 페라이트 코어는 상대적으로 높은 가격을 요구합니다. 이유는 다음과 같습니다:

고순도 원료

페라이트 코어의 자기 성능은 성분의 순도에 직접적으로 좌우됩니다.. 미량의 오염물질이라도 투과성을 저하시킬 수 있습니다., 손실 증가, 또는 일관되지 않은 성능을 유발합니다..

에너지 집약적 소결

페라이트 코어 소결에는 고온이 필요합니다. (1300-1400°C) 몇 시간 동안 유지됨. 이는 상당한 에너지를 소비합니다., 제조 비용에 직접적으로 기여.

어려운 후처리

소결 페라이트는 매우 단단합니다. (5모스 척도 –7) 그리고 매우 부서지기 쉬운. 전통적인 절단 방법은 종종 가장자리 치핑을 유발합니다., 열분해, 또는 지하 손상. 낮은 수율은 좋은 부품당 더 높은 비용을 의미합니다..

엄격한 공차

현대 전자 제품에는 정확한 치수의 페라이트 코어가 필요합니다.. ±0.05mm 이상의 공차를 달성하려면 고급 가공 장비와 숙련된 작업자가 필요합니다..

5. 폐기물을 최소화하면서 페라이트 코어를 가공하는 방법 (다이아몬드 와이어 루프)

제조업체에게 가장 중요한 질문입니다.. 페라이트는 단단하고 부서지기 쉽습니다. 절단을 어렵게 만드는 두 가지 특성. 연마 휠이나 레이저 절단기와 같은 전통적인 방법으로 인해 치핑이 발생하는 경우가 많습니다., 열 손상, 또는 과도한 재료 손실.

해결책: 다이아몬드 와이어 루프 절단

다이아몬드 와이어 루프는 산업용 다이아몬드 그릿으로 전기도금된 연속 강철 와이어입니다.. 와이어가 한 방향으로 고속으로 회전합니다. (4mm / 분), 정밀 톱처럼 페라이트를 연마합니다..

다이아몬드 와이어 루프가 페라이트에 이상적인 이유

최대 폐기물 감소를 위한 팁

– 올바른 와이어 직경 선택 – 0.4 일반 절단용 mm; 0.2 얇거나 섬세한 코어의 경우 mm

– 이송 속도 최적화 - 너무 빠르면 치핑이 발생합니다.; 너무 느리면 품질이 향상되지 않고 시간만 낭비됩니다.

– 깨끗한 절삭유 사용 – 탈이온수로 오염을 방지하고 원활한 절단 보장

– 와이어를 정기적으로 검사하십시오. 절단 속도가 크게 떨어지면 다이아몬드 와이어 루프를 교체하십시오.

결론

페라이트 코어는 현대 전자 제품의 필수 구성 요소입니다., 전원부터 전기차까지. 그들은 정확한 과정을 통해 만들어집니다, 분말 준비와 관련된 에너지 집약적 공정, 누르는 것, 및 고온 소결. 비용은 원자재의 품질을 반영합니다., 제조 복잡성, 그리고 후처리의 어려움.

하지만, 열심히 자르는 도전, 부서지기 쉬운 페라이트에는 입증된 솔루션이 있습니다: 다이아몬드 와이어 루프 기술. 제로 치핑을 제공함으로써, 최소 노치 너비, 표면조도가 우수하고, 다이아몬드 와이어 루프는 재료 활용도를 극대화하고 폐기물을 최소화하여 제조업체의 수익성을 직접적으로 향상시킵니다..

MnZn 변압기 코어 절단 여부, NiZn EMI 억제기, 또는 하드 페라이트 자석, 다이아몬드 와이어 루프 쏘는 작업에 적합한 도구입니다.
