Ki sa ki se Ferrite Nwayo? Kalite, Faktori, Pri & Diamond fil bouk koupe

Nwayo ferit yo toupatou. Yo andedan chajè yo ki alimante telefòn ou, motè ki kondwi machin elektrik ou, ak oratè yo ki jwe mizik pi renmen ou. Malgre itilizasyon yo toupatou, anpil moun pa konnen ki sa nwayo ferit yo oswa poukisa yo mande pou fabrikasyon sa yo.

Nan gid sa a, nou pral reponn senk kesyon kle: Ki sa ki se yon nwayo ferit?? Ki kalite ki egziste? Ki jan yo fèt? Poukisa yo chè? Ak sa ki pi enpòtan, ki jan kapab dyaman fil riban teknoloji diminye fatra pandan koupe?

Nwayo ferit yo klase nan de kategori prensipal:

– Ferit mou: Fasil magnetize ak demagnetized. Itilize nan transformateur, induktè, ak filtè EMI.

– Ferit difisil (Eman pèmanan): Kenbe mayetis apre mayetizasyon. Itilize nan motè, moun kap pale, ak separateur mayetik.

2. Ki materyèl yo rele nwayo ferit?

Se pa tout ferit yo menm. Konpozisyon diferan bay diferan pwopriyete mayetik. Men twa kalite ki pi komen yo:

Manganèz-Zenk (MnZn) Ferit

MnZn ferit se ferit mou ki pi lajman itilize. Li ofri pèmeyabilite segondè ak segondè saturation dansite flux, fè li ideyal pou:

– Transformateur pouvwa

– Endiktè

– Komen-mòd toufe

Nikèl-Zenk (NiZn) Ferit

NiZn ferit gen gwo rezistans elektrik, fè li apwopriye pou aplikasyon pou wo-frekans (1 MHz pou 100 MHz). Itilizasyon komen yo enkli:

– Transformateur segondè-frekans

– RF bobin

– EMI suppression konpozan

Ferit difisil (Seramik Eman)

Ferit difisil, ke yo rele tou ferit leman pèmanan, se ki konpoze de oksid fè ak swa baryòm oswa estwontyòm. Li pa chè ak trè rezistan a demagnetization. Aplikasyon yo enkli:

– DC motè

– Leman loudspeaker

– sele pòt frijidè

3. Ki jan nwayo ferit yo fabrike?

Pwosesis fabrikasyon pou nwayo ferit enplike plizyè etap presi:

Etap 1: Preparasyon poud

Matyè premyè (oksid fè, oksid manganèz, oksid zenk, elatriye.) yo melanje nan pwopòsyon egzak. Lè sa a, melanj lan chofe nan alantou 1000 ° C nan yon pwosesis ki rele kalsinasyon. Sa a kreye yon poud ferit ak estrikti a cristalline vle.

Etap 2: Fraisage

Poud kalsine a se boul-moulen nan yon poud trè byen, tipikman ak gwosè patikil nan jis kèk mikron. Sa a asire pwopriyete inifòm nan pwodwi final la.

Etap 3: Peze

Se poud a amann melanje ak yon lyan ak bourade nan yon mwazi anba presyon ki wo. Fòm nan pati nan bourade yo rele yon “vèt” nwayo. Fòm komen yo enkli E-nwayo, U-nwayo, towoyid, ak jeyometri koutim.

Etap 4: Sintering

Nwayo vèt yo chofe apeprè 1300-1400 ° C nan yon founo atmosfè kontwole.. Pandan sintering, patikil yo fusion ansanm, kreye yon dans, kò seramik difisil ak pwopriyete yo vle mayetik.

Etap 5: Machin (Koupe ak Manje)

Nwayo ferit sintered souvan mande pou machinn adisyonèl pou reyalize dimansyon final yo, sifas plat, oswa fòm espesyal. Sa a se kote koupe bouk fil dyaman vin esansyèl.

4. Poukisa nwayo ferit yo chè konsa?

Malgre aparans senp yo, nwayo ferit kòmande pri relativman wo. Men poukisa:

Materyèl kri segondè-pite

Pèfòmans mayetik yon nwayo ferit depann dirèkteman sou pite engredyan li yo. Menm tras kontaminan ka degrade pèmeyabilite, ogmante pèt yo, oswa lakòz pèfòmans enkonsistan.

Enèji-entansif SINTERING

Sintering nwayo ferit mande pou tanperati ki wo (1300-1400 ° C) kenbe pandan plizyè èdtan. Sa a konsome enèji enpòtan, kontribiye dirèkteman nan pri fabrikasyon an.

Difisil Post-Traitement

Ferit sintered trè difisil (5–7 sou echèl Mohs la) ak trè frajil. Metòd koupe tradisyonèl yo souvan lakòz chipping kwen, krake, oswa domaj anba sifas yo. Rendement ki ba vle di pi gwo pri pou chak bon pati.

Tolerans sere

Elektwonik modèn mande nwayo ferit ak dimansyon egzak. Reyalizasyon tolerans ± 0.05 mm oswa pi bon mande pou ekipman avanse D ak operatè kalifye.

5. Ki jan yo machin nwayo ferit ak fatra minimòm (Diamond Fil Loop)

Sa a se kesyon ki pi kritik pou manifaktirè yo. Ferit se difisil ak frajil-de pwopriyete ki fè koupe difisil. Metòd tradisyonèl tankou wou abrazif oswa kouto lazè souvan lakòz chipping, Chalè domaj, oswa pèt materyèl twòp.

Solisyon an: Diamond fil bouk koupe

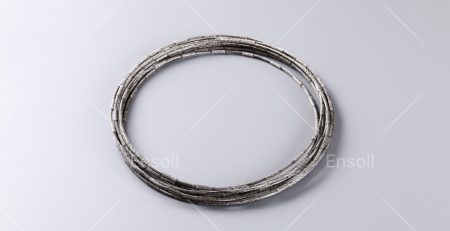

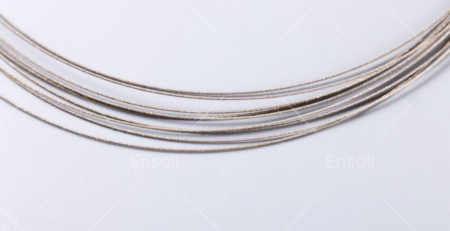

Yon bouk fil dyaman se yon fil asye kontinyèl electroplated ak gravye dyaman endistriyèl. Fil la wotasyon nan yon direksyon sèl nan gwo vitès (4mm / min), fanm k'ap pile nan ferit tankou yon si presizyon.

Poukisa Diamond Wire Loop se ideyal pou ferit

Konsèy pou rediksyon maksimòm fatra

– Chwazi dyamèt fil dwat la - 0.4 mm pou koupe jeneral; 0.2 mm pou nwayo mens oswa delika

– Optimize pousantaj manje - Twò vit lakòz chipping; twò dousman gaspiye tan san yo pa amelyore kalite

– Sèvi ak awozaj pwòp - Dlo deyonize anpeche kontaminasyon epi asire koupe lis

– Enspekte fil regilyèman - Ranplase bouk fil dyaman an lè vitès koupe desann anpil

Konklizyon

Nwayo ferit yo se eleman esansyèl nan elektwonik modèn, soti nan founiti elektrik nan machin elektrik. Yo fèt atravè yon egzak, pwosesis enèji-entansif ki enplike preparasyon poud, peze, ak SINTERING wo-tanperati. Pri yo reflete bon jan kalite a nan matyè premyè, konpleksite fabrikasyon, ak difikilte pou apre-pwosesis.

Sepandan, defi a nan koupe difisil, ferit frajil gen yon solisyon pwouve: teknoloji bouk fil dyaman. Pa fournir zewo chipping, lajè minimòm dan, ak ekselan fini sifas, bouk fil dyaman maksimize itilizasyon materyèl ak minimize fatra-direkteman amelyore rentabilité pou manifaktirè yo..

Kit ou ap koupe nwayo transfòmatè MnZn, NiZn EMI suppresseurs, oswa leman ferit difisil, yon dyaman fil boucle wè se bon zouti pou travay la.
