Syans Fizik ak Materyèl Dèyè Bouk Fil Diamond la: Yon gid konplè

Pou dè dekad, sektè fabrikasyon an te konte sou gwo lam mekanik, sispansyon abrazif, ak lazè ki gen gwo pouvwa pou seksyon materyèl endistriyèl. Sepandan, kòm jeni modèn pouse limit yo nan syans materyèl-entwodwi substrats ultra-difisil tankou Silisyòm Carbide ($SiC$), nitrure galyòm ($GaN$), ak espesyalize ayewospasyal matris konpoze — teknik separasyon tradisyonèl yo te frape yon miray fizik.

Pou simonte limit sa yo, enjenyè devlope bouk fil dyaman an. Gid edikatif sa a eksplore fizik ki kache, konpozisyon materyèl, ak prensip mekanik ki fè sa a kontinyèl abrazif consommable chwa premye minis pou tranche presizyon modèn.

1. Anatomi nan yon bouk fil Diamond: Nwayo ak kouch

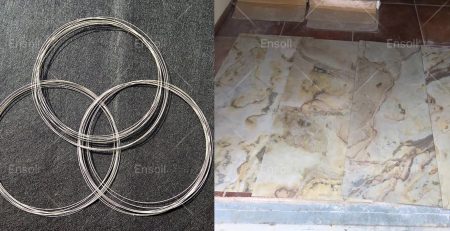

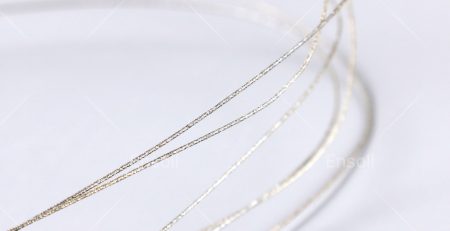

Nan premye gade, yon dyaman fil riban sanble yon fisèl metalik senp ki fòme nan yon sèk kontinuèl. An reyalite, li se yon estrikti konpoze trè Enjenieri ki gen de eleman prensipal: fil nwayo segondè-tansyon an ak kouch dyaman super-abrazif la.

Fil Nwayo a

Se fondasyon an nan bouk la te fè soti nan asye kabòn segondè-fòs oswa alyaj asye espesyalize. Paske bouk la dwe vire nan ultra-wo vitès lineyè-souvan sòti nan 30 fini 60 mèt pa segonn-pandan y ap vlope nan yon seri de pouli machin, li fè eksperyans ekstrèm, estrès tansyon siklik. Fil nwayo a dwe posede rezistans fatig eksepsyonèl pou anpeche prematire kase, ansanm ak gwo elastisite pou kenbe tansyon ki estab pandan sik koupe pwolonje.

Matrice Diamond la

Pouvwa a koupe nan bouk la soti nan patikil dyaman mikwoskopik fiks nan nwayo a asye. Paske dyaman se sibstans natirèl ki pi di li te ye, li okipe pozisyon an tèt ($10$) sou echèl dite Mohs la. Diamonds mikwoskopik sa yo aji kòm dè milye de dan koupe tipòtrè.

Patikil yo kole ak fil asye a lè l sèvi avèk youn nan de metòd prensipal yo:

Electroplating: Yon metòd kote nikèl depoze chimikman alantou grenn dyaman yo, bloke yo byen sou nwayo asye a. Sa a bay yon konsantrasyon dans nan Diamonds, ideyal pou tranche kristal trè difisil.

Rezin Liaison: Yon teknik ki itilize yon matris polymère dirab pou kenbe dyaman yo. Sa a kreye yon aksyon koupe douser, souvan pi pito lè yo mande pou yon sifas ki trè poli sou materyèl frajil.

2. Mekanik yo nan “San limit” Koupe inidireksyon

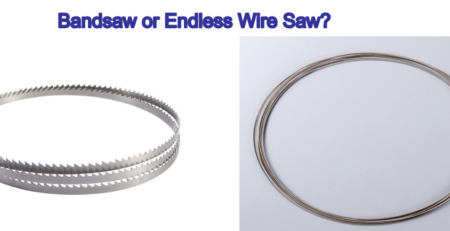

Pou vrèman apresye jeni dèyè bouk fil dyaman an, youn dwe konprann ki jan li diferan de so tradisyonèl resipwòk fil. Yon sci à deplase ale dèyè, sa vle di fil la dwe ralanti, vini nan yon kanpe nèt, ak ranvèse direksyon dè milye de fwa pandan yon operasyon koupe sèl. Chanjman konstan sa a nan momantòm entwodui vibrasyon mekanik grav, mete fil inegal, ak tansyon konsistan.

Nan kontras, yon bouk fil dyaman opere nan yon sèl, bouk kontinyèl. Kondwi pa pouli yo motè nan yon espesyalize dyaman fil wè machin koupe, bouk la deplase kontinyèlman nan yon direksyon. Sa a kreye plizyè avantaj mekanik pwofon:

1. Eliminasyon Vibration: Likid la, mouvman unidirectional drastikman diminye sinetik mikwo-chòk, ki anpeche mikwo-fant ak chipping estriktirèl sou bor yo nan materyèl frajil.
2. Distribisyon mete inifòm: Paske tout longè bouk la pase nan materyo a sekans nan gwo vitès, gravye a dyaman mete desann respire, maksimize lavi operasyonèl la nan konsomab la.
3. Optimal enèji sinetik: Gwo vitès lineyè pèmèt Diamonds mikwoskopik yo byen taye materyèl nan yon nivo mikwoskopik, tradwi nan yon pousantaj manje pi vit san yo pa ogmante fòs fizik la aplike nan materyo-a.

3. Solisyon Thermodinamik la: Se vre “Koupe frèt”

Lè tradisyonèl scies ou lasers koupe nan materyèl dans, yo jenere gwo friksyon lokalize oswa enèji tèmik. Nan kristal semi-conducteurs oswa vè optik, chalè sa a lakòz gwo ekspansyon tèmik, ki mennen nan estrès rezidyèl entèn yo, mikwo-frakti, ak deformation jewometrik.

Bouk fil dyaman an rezoud pwoblèm sa a pa anplwaye yon mekanis mikwo-abrazif fanm k'ap pile olye ke yon gwo friksyon taye oswa aksyon k ap fonn.. Kòm bouk la vwayaje nan materyo a, li retire materyèl nan fòm pousyè ultra-amann (swaf).

Lè yo asosye ak sistèm livrezon likid entegre yon machin koupe, awozaj la kontinyèlman flòch tras la koupe. Likid sa a fè de travay enpòtan: li imedyatman pote chalè sinetik ki te pwodwi pa aksyon an mikwo fanm k'ap pile ak flòch soti swarf la pou anpeche fil la bouche.. Rezilta a se yon verite “koupe frèt” ki kenbe yon anviwònman parfe ki estab tèmik, prezève delika entegrite cristalline nan materyèl chè tankou safi oswa kwats.

4. Enpak Jeni: Drastikman bese depans pwosesis segondè

Prèv final la nan efikasite nan bouk la fil dyaman manti nan bon jan kalite a estriktirèl nan koupe a fini.. Lè w ap egzekite yon tranch, estabilite a konbine nan machin nan ak presizyon nan bouk la regilyèman bay yon brutality sifas ($Ra$) pwofil mwens pase $0.2\ \mutext{m}$. Anplis de sa, tolerans pozisyon jeyometrik yo kenbe ant $pm0.01 text{mm}$ ak $pm0.05 text{mm}$.

Pou enstalasyon fabrikasyon yo, presizyon ekstrèm sa a se yon avantaj finansye masiv. Metòd koupe tradisyonèl kite dèyè ki graj, tranble, ak sifas ki domaje ki mande èdtan nan segondè fanm k'ap pile, lape, ak polisaj chimik pou rektifye. Lè w bay yon fini sifas ki toupre pafè tou dwat soti nan koupe inisyal la, bouk la dramatikman konprese delè pwodiksyon ak koupe travay segondè ak depans materyèl.
