Qu'est-ce que le noyau de ferrite? Espèces, Fabrication, Coût & Coupe de boucle de fil diamant
Les noyaux de ferrite sont partout. Ils se trouvent à l'intérieur des chargeurs qui alimentent votre téléphone, les moteurs qui propulsent votre véhicule électrique, et les haut-parleurs qui diffusent votre musique préférée. Malgré leur utilisation répandue, beaucoup de gens ne savent pas ce que sont les noyaux de ferrite ni pourquoi ils nécessitent une fabrication aussi soignée.
Dans ce guide, nous répondrons à cinq questions clés: Qu'est-ce qu'un noyau de ferrite? Quels types existent? Comment sont-ils fabriqués? Pourquoi sont-ils chers? Et surtout, comment peut-on boucle de fil diamanté la technologie réduit les déchets lors de la découpe?
Les noyaux de ferrite sont classés en deux catégories principales:
– Ferrite douce: Facilement magnétisé et démagnétisé. Utilisé dans les transformateurs, inducteurs, et filtres EMI.
– Ferrite dure (Aimant permanent): Conserve le magnétisme après magnétisation. Utilisé dans les moteurs, haut-parleurs, et séparateurs magnétiques.
2. Quels matériaux sont appelés noyaux de ferrite?
Toutes les ferrites ne sont pas identiques. Différentes compositions offrent différentes propriétés magnétiques. Voici les trois types les plus courants:
Manganèse-Zinc (MnZn) Ferrite
La ferrite MnZn est la ferrite douce la plus largement utilisée.. Il offre une perméabilité élevée et une densité de flux de saturation élevée, le rendre idéal pour:
– Transformateurs de puissance
– Inducteurs
– Inductances de mode commun
Nickel-Zinc (NiZn) Ferrite
La ferrite NiZn a une résistivité électrique élevée, ce qui le rend adapté aux applications haute fréquence (1 MHz en 100 MHz). Les utilisations courantes incluent:
– Transformateurs haute fréquence
– Bobines RF
– Composants de suppression EMI
Ferrite dure (Aimant en céramique)
Ferrite dure, également connue sous le nom de ferrite à aimant permanent, est composé d'oxyde de fer et de baryum ou de strontium. Il est peu coûteux et très résistant à la démagnétisation. Les applications incluent:
– Moteurs à courant continu
– Aimants pour haut-parleurs
– Joints de porte de réfrigérateur
3. Comment sont fabriqués les noyaux de ferrite?
Le processus de fabrication des noyaux de ferrite comporte plusieurs étapes précises:
Étape 1: Préparation de poudre
Matières premières (oxyde de fer, oxyde de manganèse, oxyde de zinc, etc.) sont mélangés dans des proportions précises. Le mélange est ensuite chauffé à environ 1 000 °C lors d'un processus appelé calcination.. Cela crée une poudre de ferrite avec la structure cristalline souhaitée.
Étape 2: Fraisage
La poudre calcinée est broyée en une poudre très fine., généralement avec des tailles de particules de quelques microns seulement. Cela garantit des propriétés uniformes dans le produit final.
Étape 3: Pressage
La poudre fine est mélangée à un liant et pressée dans un moule sous haute pression.. La forme de la pièce pressée est appelée un “vert” cœur. Les formes courantes incluent les E-cores, Noyaux en U, tores, et géométries personnalisées.
Étape 4: Frittage
Les noyaux verts sont chauffés à environ 1 300-1 400°C dans un four à atmosphère contrôlée.. Pendant le frittage, les particules fusionnent, créant un dense, corps en céramique dure avec les propriétés magnétiques souhaitées.
Étape 5: Usinage (Coupe et meulage)
Les noyaux de ferrite frittés nécessitent souvent un usinage supplémentaire pour atteindre les dimensions finales, surfaces planes, ou formes spéciales. C’est là que la coupe des boucles au fil diamanté devient essentielle.
4. Pourquoi les noyaux de ferrite sont-ils si chers?
Malgré leur apparence simple, les noyaux de ferrite coûtent relativement cher. Voici pourquoi:
Matières premières de haute pureté
Les performances magnétiques d'un noyau de ferrite dépendent directement de la pureté de ses ingrédients. Même des traces de contaminants peuvent dégrader la perméabilité, augmenter les pertes, ou provoquer des performances incohérentes.
Frittage à forte intensité énergétique
Le frittage des noyaux de ferrite nécessite des températures élevées (1300–1400°C) entretenu pendant plusieurs heures. Cela consomme beaucoup d'énergie, contribuant directement au coût de fabrication.
Post-traitement difficile
La ferrite frittée est extrêmement dure (5–7 sur l’échelle de Mohs) et très cassant. Les méthodes de coupe traditionnelles provoquent souvent des écailles des bords, fissuration, ou des dommages souterrains. De faibles rendements signifient un coût plus élevé par bonne pièce.
Tolérances strictes
L'électronique moderne exige des noyaux de ferrite aux dimensions précises. Atteindre des tolérances de ±0,05 mm ou mieux nécessite un équipement d'usinage avancé et des opérateurs qualifiés.
5. Comment usiner des noyaux de ferrite avec un minimum de déchets (Diamant boucle de fil)
C'est la question la plus critique pour les fabricants. La ferrite est dure et cassante, deux propriétés qui rendent la coupe difficile. Les méthodes traditionnelles telles que les meules abrasives ou les découpeuses laser provoquent souvent des écailles, endommager la chaleur, ou une perte de matériel excessive.

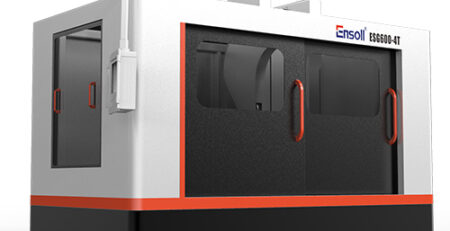

La solution: Coupe de boucle de fil diamant

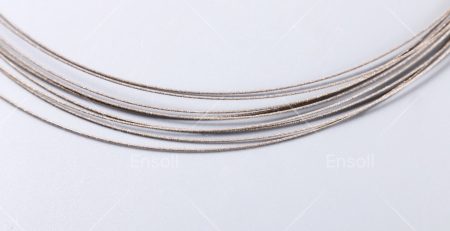

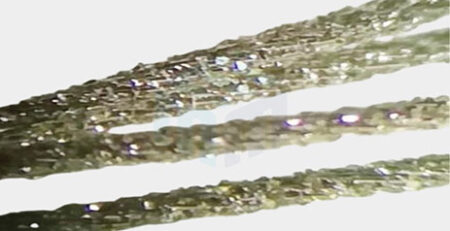

Une boucle en fil diamanté est un fil d'acier continu galvanisé avec des grains de diamant industriels.. Le fil tourne dans un seul sens à grande vitesse (4mm/min), meuler la ferrite comme une scie de précision.
Pourquoi la boucle en fil diamanté est idéale pour la ferrite
| Avantage | Avantage |
| Écaillage sans bord | L'action de meulage répartit la contrainte uniformément, éliminant les fissures et les dommages aux bords |
| trait de scie fin (0.2–0,6 mm) | Moins de matière enlevée signifie plus de pièces du même bloc |
| Aucun dommage dû à la chaleur | Un frottement minimal et un liquide de refroidissement continu maintiennent la ferrite au frais |
| Finition de surface lisse (Ra 0,4–1,6 µm) | Réduit ou élimine le meulage après coupe |
| Capacité à découper des formes complexes | Les boucles de fil diamanté contrôlées par CNC coupent des cercles, arcs, et contours personnalisés |
Conseils pour une réduction maximale des déchets
– Sélectionnez le bon diamètre de fil – 0.4 mm pour coupe générale; 0.2 mm pour noyaux fins ou délicats
– Optimiser la vitesse d'avance – Une avance trop rapide provoque un écaillage; trop lent fait perdre du temps sans améliorer la qualité
– Utilisez un liquide de refroidissement propre – L’eau désionisée prévient la contamination et garantit des coupes lisses
– Inspectez régulièrement le fil – Remplacez la boucle du fil diamanté lorsque la vitesse de coupe diminue considérablement
Conclusion
Les noyaux de ferrite sont des composants essentiels de l'électronique moderne, des alimentations électriques aux véhicules électriques. Ils sont réalisés selon un procédé précis, processus énergivore impliquant la préparation de poudres, pressage, et frittage à haute température. Leur coût reflète la qualité des matières premières, complexité de fabrication, et la difficulté du post-traitement.
Cependant, le défi de couper dur, la ferrite fragile a une solution éprouvée: technologie de boucle de fil diamanté. En offrant zéro écaillage, largeur minimale de l'encoche, et une excellente finition de surface, les boucles en fil diamanté maximisent l'utilisation des matériaux et minimisent les déchets, améliorant ainsi directement la rentabilité des fabricants.
Que vous coupiez des noyaux de transformateur MnZn, Suppresseur EMI NiZn, ou aimants en ferrite dure, une scie à boucle à fil diamanté est l'outil idéal pour le travail.
