Le guide complet de la coupe de la plaquette de silicium monocristalline: Processus de coupe de la scie à fil diamant

Le silicium monocristallin est le fondement des semi-conducteurs modernes et des industries photovoltaïques. Pour transformer les lingots en silicium en tranches fonctionnelles, La coupe de précision est essentielle. Parmi diverses technologies de coupe, Coupe de scie à fil de diamant (Dws) est devenu la norme de l'industrie en raison de son efficacité, précision, et une perte de matériel minimale.

Dans ce guide complet, Nous explorerons le processus de coupe de silicium monocristallin, Se concentrer sur les machines à couper la scie en diamant, leurs principes de travail, avantages, et les applications de l'industrie.

1. Comprendre le silicium monocristallin

Avant de plonger dans le processus de coupe, Discutons brièvement du silicium monocristallin et pourquoi il nécessite des techniques de coupe spécialisées.

1.1 Qu'est-ce que le silicium monocristallin?

Le silicium monocristallin est une forme très pure de silicium avec un seul, Structure continue de réseau cristallin. Il est produit en utilisant le czochralski (CZ) Méthode ou la zone flottante (FZ) méthode, entraînant des lingots cylindriques.

1.2 Pourquoi la coupe de précision est critique

– Industrie des semi-conducteurs: Les plaquettes de silicium doivent avoir des surfaces ultra-lisses(rugosité au niveau du nanomètre) pour la fabrication de micropuces.

-Industrie photovoltaïque: Les cellules solaires nécessitent de minces, tranches uniformes(Généralement 160-180 µm) Pour maximiser l'efficacité.

– Perte minimale Kerf: La réduction des déchets de matériaux pendant la coupe améliore la rentabilité.

Méthodes de coupe traditionnelles comme les scies d'identification (scies de diamètre intérieur) et des scies à suspension multi-fil ont été remplacées par la coupe de scie à fil de diamant ** en raison de performances supérieures.

2. Coupe à la scie à fil diamanté (Dws) Technologie

2.1 Qu'est-ce qu'une machine à découper à scie à fil de diamant?

Une scie à fil de diamant (Dws) La machine à découper utilise un fil en acier à haute tension intégré à des particules abrasives de diamant pour trancher à travers des matériaux durs comme le silicium. Le fil se déplace à grande vitesse (10-15 MS) tandis que la pièce est introduite, Permettre une coupe de précision avec une perte de kerf minimale.

2.2Composants clés d'une machine à scie à fil de diamant

1. fil diamant: Un fil en acier recouvert de grain de diamant synthétique(30-100 µm de taille) Utilisation de l'électroplastie ou de la liaison de résine.
2. Système de guidage en fil: Assure une tension cohérente (20-60 N) et l'alignement.
3. Système de liquide de refroidissement: Empêche la surchauffe et élimine les débris de silicium (généralement à l'aide de refroidisseurs à base de PEG ou solubles dans l'eau).
4. Système de contrôle de mouvement: Contrôle la vitesse du fil, taux d'alimentation, et l'angle de coupe.

2.3 Comment fonctionne la coupe de la scie en diamant

1. Mouvement de fil: Le fil de diamant fonctionne dans une boucle continue, entraîné par des poulies motorisées.
2. Mécanisme de coupe: Les particules abrasives de diamant grincent du silicium par micro-coupe et fracture fragile.
3. Application de liquide de refroidissement: Un flux constant de liquide de refroidissement lubrifie la coupe, réduit la contrainte thermique, et élimine la suspension de silicium.

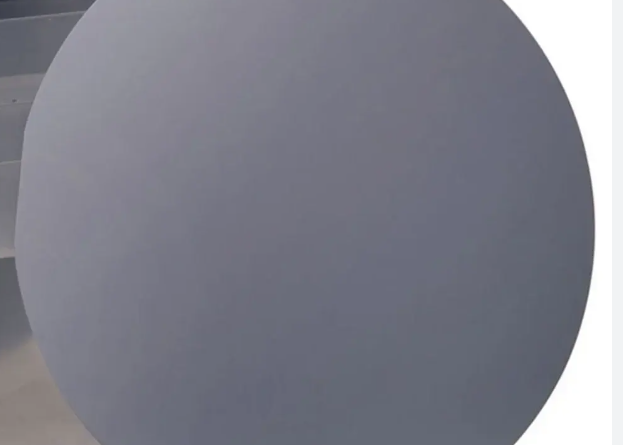

4. Séparation de la tranche: Le lingot de silicium est tranché dans des plaquettes d'épaisseur précise (Par exemple, 180µm pour les tranches solaires).

3.Avantages de la coupe à la scie à fil diamanté

Par rapport aux méthodes plus anciennes comme les scies à suspension multi-fil (MWSS), Offres DWS:

3.1 Vitesse de coupe plus élevée & Efficacité

– Des vitesses de coupe jusqu'à 1,5 fois plus rapides que les méthodes basées sur la suspension.

– Les configurations multi-fil permettent une coupe simultanée de centaines de plaquettes.

3.2 Réduction de la perte de kerf & Déchets

– Largeur de kerf aussi bas que 120-150 µm (contre. 180-220µm dans des scies à suspension).

– Rendement plus élevé par lingot, crucial pour la fabrication solaire sensible aux coûts.

3.3 Amélioration de la qualité de surface

– Dommages soumeurs inférieurs (SSD) en raison de l'action abrasive contrôlée.

– Réduction des traces de fil et de l'ondulation, Minimiser le polissage après la coupe.

3.4 Environnement & Avantages à coût

– Aucun problème d'élimination de la suspension (Contrairement à MWSS, qui utilise une suspension abrasive).

– Durée de vie des fils plus longue (jusqu'à 1,000 coupures par fil).

4. Défis & Solutions dans la scie à fil de diamant coupe

machine de découpe de scie à fil diamanté

Malgré ses avantages, DWS fait face à certains défis:

4.1 Rupture de fil & Porter

– Cause: Tension excessive, tenue abrasive, ou échec de liquide de refroidissement.

– Solution: Surveillance des tensions en temps réel **, Taille optimisée du grain de diamant, et bonne filtration de liquide de refroidissement.

4.2 Micro-cracks de surface

– Cause: Fracture fragile pendant la coupe.

– Solution: Fréquence alimentaire contrôlée, gravure après la coupe, ou recuit.

4.3 Effet d'arc à fil

– Cause: Tension de fil inégal conduisant à des coupes ondulées.

– Solution: Systèmes de guidage filaire avancé avec contrôle dynamique de la tension.

5. Applications de coupe de scie à fil de diamant

5.1 Photovoltaïque (PV) Industrie

– Production de plaquettes solaires (Minutes mono, Topcon, Cellules HJT).

– Coupe à la poignée mince (en dessous de 150 µm pour les cellules à haute efficacité de nouvelle génération).

5.2 Industrie des semi-conducteurs

– Doucs de la plaquette de silicium pour la fabrication IC.

– Emballage avancé ** (Par exemple, emballage de niveau de la tranche).

5.3 Autres applications

– Coupe du substrat Sapphire LED.

– Usinage des matériaux durs (SiC, quartz, céramique).

6.Tendances futures dans la coupe de la plaquette en silicium

1. Affinages plus minces: La demande de plaquettes de moins de 100 µm entraîne des progrès DWS ultra-précis.
2. IA & Automation: Optimisation de processus basée sur l'apprentissage automatique pour un rendement plus élevé.
3. Méthodes de coupe hybride: Combinaison pré-score laser + DWS pour les gaufrettes ultra-minces.

Conclusion

La coupe de la scie à fil de diamant a révolutionné la fabrication de plaquettes en silicium monocristallin, Offrir une précision supérieure, efficacité, et les économies de coûts sur les méthodes traditionnelles. Alors que les industries semi-conducteurs et solaires poussent à un mince, Paigres plus grandes, La technologie DWS continuera d'évoluer, activer des solutions électroniques et d'énergie renouvelable de nouvelle génération.

Pour les fabricants, Investir dans des machines avancées à scie en fil de diamant est essentielle pour rester compétitif sur le marché des matériaux de haute technologie.
