Mis on ferriittuum? Tüübid, Tootmine, Maksumus & Teemanttraadi silmuse lõikamine

Ferriit südamikud on kõikjal. Need on laadijate sees, mis teie telefoni toidavad, mootorid, mis teie elektrisõidukit juhivad, ja kõlarid, mis mängivad teie lemmikmuusikat. Vaatamata nende laialdasele kasutamisele, paljud inimesed ei tea, mis on ferriitsüdamikud või miks need nii hoolikat valmistamist vajavad.

Selles juhendis, vastame viiele võtmeküsimusele: Mis on ferriitsüdamik? Millised tüübid on olemas? Kuidas neid tehakse? Miks need kallid on? Ja mis kõige tähtsam, kuidas saab teemant traat loop tehnoloogia vähendada raiskamist lõikamise ajal?

Ferriidisüdamikud jagunevad kahte põhikategooriasse:

– Pehme ferriit: Kergesti magnetiseeritav ja demagnetiseeritav. Kasutatakse trafodes, induktiivpoolid, ja EMI filtrid.

– Kõva ferriit (Püsimagnet): Säilitab magnetismi pärast magnetiseerimist. Kasutatakse mootorites, kõlarid, ja magnetseparaatorid.

2. Milliseid materjale nimetatakse ferriitsüdamikeks?

Kõik ferriidid pole ühesugused. Erinevad koostised pakuvad erinevaid magnetilisi omadusi. Siin on kolm kõige levinumat tüüpi:

Mangaan-tsink (MnZn) Ferriit

MnZn-ferriit on kõige laialdasemalt kasutatav pehme ferriit. See pakub suurt läbilaskvust ja kõrge küllastusvoo tihedust, muutes selle ideaalseks:

– Jõutrafod

– Induktiivpoolid

– Ühisrežiimi drosselid

Nikkel-tsink (NiZn) Ferriit

NiZn-ferriidil on kõrge elektritakistus, muutes selle sobivaks kõrgsageduslike rakenduste jaoks (1 MHz kuni 100 MHz). Levinud kasutusalad hõlmavad:

– Kõrgsageduslikud trafod

– RF mähised

– EMI summutamise komponendid

Kõva ferriit (Keraamiline magnet)

Kõva ferriit, tuntud ka kui püsimagnetferriit, koosneb raudoksiidist ja baariumist või strontsiumist. See on odav ja väga vastupidav demagnetiseerimisele. Rakendused hõlmavad:

– DC mootorid

– Kõlari magnetid

– Külmkapi uste tihendid

3. Kuidas ferriitsüdamikke toodetakse?

ferriitsüdamike tootmisprotsess hõlmab mitmeid täpseid etappe:

Samm 1: Pulbri valmistamine

Tooraine (raudoksiid, mangaanoksiid, tsinkoksiid, jne.) segatakse täpsetes vahekordades. Seejärel kuumutatakse segu umbes 1000 °C-ni protsessis, mida nimetatakse kaltsineerimiseks. See loob soovitud kristalse struktuuriga ferriidipulbri.

Samm 2: Freesimine

Kaltsineeritud pulber jahvatatakse kuuljahvatusega väga peeneks pulbriks, tavaliselt vaid mõne mikroni suuruste osakestega. See tagab lõpptootes ühtsed omadused.

Samm 3: Vajutades

Peen pulber segatakse sideainega ja pressitakse kõrgsurve all vormi. Pressitud osa kuju nimetatakse a “roheline” tuum. Levinud kujundite hulka kuuluvad E-südamikud, U-südamikud, toroidid, ja kohandatud geomeetriad.

Samm 4: Paagutamine

Rohelised südamikud kuumutatakse kontrollitud atmosfääriga ahjus temperatuurini ligikaudu 1300–1400 °C. Paagutamise ajal, osakesed sulanduvad kokku, luues tiheda, kõva keraamiline korpus, millel on soovitud magnetilised omadused.

Samm 5: Mehaaniline töötlemine (Lõikamine ja lihvimine)

Paagutatud ferriitsüdamikud vajavad lõppmõõtmete saavutamiseks sageli täiendavat töötlemist, lamedad pinnad, või erikujud. Siin muutub oluliseks teemanttraadist silmuse lõikamine.

4. Miks on ferriitsüdamikud nii kallid??

Vaatamata nende lihtsale välimusele, ferriitsüdamike hind on suhteliselt kõrge. Siin on põhjus:

Kõrge puhtusastmega toorained

Ferriidisüdamiku magnetiline jõudlus sõltub otseselt selle koostisosade puhtusest. Isegi saasteainete jäägid võivad läbilaskvust halvendada, suurendada kaotusi, või põhjustada ebaühtlast jõudlust.

Energiamahukas paagutamine

Ferriidisüdamike paagutamine nõuab kõrgeid temperatuure (1300-1400°C) hoitakse mitu tundi. See kulutab märkimisväärselt energiat, panustades otseselt tootmiskuludesse.

Raske järeltöötlus

Paagutatud ferriit on äärmiselt kõva (5–7 Mohsi skaalal) ja väga rabe. Traditsioonilised lõikamismeetodid põhjustavad sageli servade lõhenemist, pragunemine, või maa-aluseid kahjustusi. Madal saagikus tähendab suuremat kulu hea osa kohta.

Ranged tolerantsid

Kaasaegne elektroonika nõuab täpsete mõõtmetega ferriitsüdamike. Tolerantside ±0,05 mm või parema saavutamiseks on vaja täiustatud töötlemisseadmeid ja kvalifitseeritud operaatoreid.

5. Ferriitsüdamike töötlemine minimaalse jäätmekogusega (Diamond Wire Loop)

See on tootjate jaoks kõige olulisem küsimus. Ferriit on kõva ja rabe – kaks omadust, mis muudavad lõikamise keeruliseks. Traditsioonilised meetodid, nagu abrasiivsed rattad või laserlõikurid, põhjustavad sageli killustumist, soojuskahjustus, või liigne materiaalne kaotus.

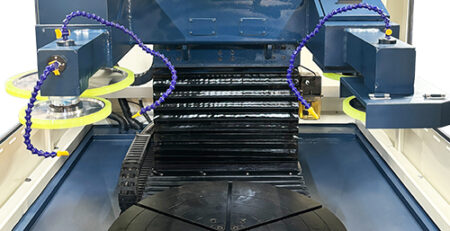

Lahendus: Teemanttraadi silmuse lõikamine

Teemanttraatsilmus on pidev terastraat, mis on galvaniseeritud tööstusliku teemantterastikuga. Traat pöörleb suurel kiirusel ühes suunas (4mm / min), lihvides läbi ferriidi nagu täppissaag.

Miks on teemanttraatsilmus ideaalne ferriidi jaoks?

Näpunäiteid jäätmete maksimaalseks vähendamiseks

– Valige õige traadi läbimõõt - 0.4 mm üldiseks lõikamiseks; 0.2 mm õhukeste või õrnade südamike jaoks

– Optimeeri etteandekiirust – liiga kiire põhjustab hakkimist; liiga aeglane raiskab aega kvaliteeti parandamata

– Kasutage puhast jahutusvedelikku – deioniseeritud vesi hoiab ära saastumise ja tagab sujuvad lõiked

– Kontrollige traati regulaarselt – Kui lõikekiirus oluliselt langeb, vahetage teemanttraadi silmus välja

Järeldus

Ferriidisüdamikud on kaasaegse elektroonika olulised komponendid, alates toiteallikatest kuni elektrisõidukiteni. Need on valmistatud läbi täpse, energiamahukas protsess, mis hõlmab pulbri valmistamist, vajutades, ja kõrgtemperatuuriline paagutamine. Nende maksumus peegeldab tooraine kvaliteeti, valmistamise keerukus, ja järeltöötluse keerukus.

Kuid, raske lõikamise väljakutse, rabel ferriidil on tõestatud lahendus: teemanttraatsilmuse tehnoloogia. Tarnides null kiipimist, minimaalne sälgu laius, ja suurepärane pinnaviimistlus, Teemanttraatsilmused maksimeerivad materjali kasutust ja minimeerivad raiskamist, parandades otseselt tootjate kasumlikkust.

Olenemata sellest, kas lõikate MnZn trafo südamikke, NiZn EMI summutid, või kõvad ferriitmagnetid, teemanttraadist silmussaag on selle töö jaoks õige tööriist.
