먼저 실리콘 웨이퍼의 분류 및 적용 범위 분석, 8월.

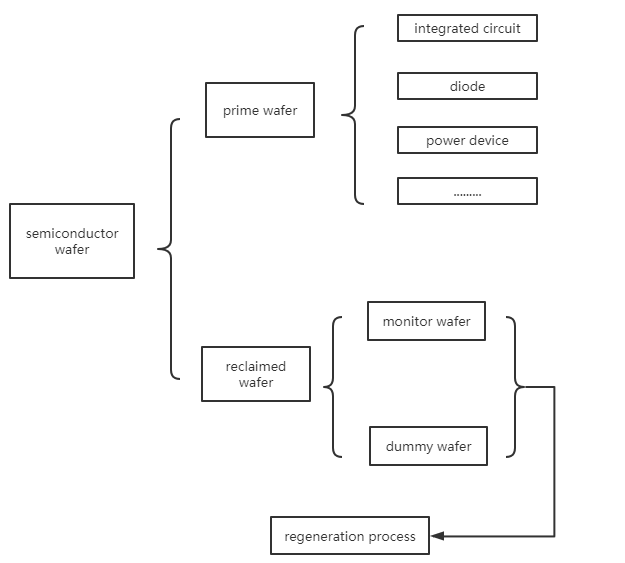

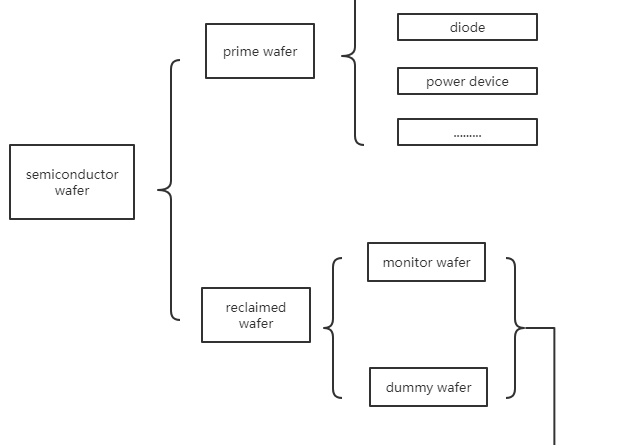

8월, 실리콘 웨이퍼는 더미 웨이퍼로 나눌 수 있습니다, 모니터 웨이퍼 및 프라임 웨이퍼.
그들 중, Dummy Wafer와 Monitor Wafer는 일반적으로 실리콘 잉곳의 양면에서 품질이 좋지 않아 절단됩니다., 기계를 디버그하고 수율을 모니터링하는 데 사용됩니다..
팹 공정의 발전으로, 정확도 요구 사항 및 수율 고려 사항 기반, 생산 과정에서 모니터링 빈도를 높일 필요가 있습니다..
마다 10 65nm 공정의 프라임 웨이퍼 조각, 6 더미 웨이퍼와 모니터 웨이퍼 조각을 추가해야 합니다..
28nm 이하 공정용, 모든 10 프라임 웨이퍼 조각을 추가해야 합니다. 15-20 더미 웨이퍼 및 모니터 웨이퍼 조각.
Dummy Wafer와 Monitor Wafer의 양이 엄청나다.. 낭비를 피하기 위해, 팹은 종종 사용된 더미 웨이퍼를 재활용합니다., 갈고 닦는다., 그리고 그것을 재사용한다.
하지만, Dummy Wafer의 Cycle 수는 제한되어 있습니다.. 임계값을 초과하면, 그것은 스크랩하거나 광전지 실리콘 웨이퍼로만 사용할 수 있습니다..
모니터 웨이퍼는 사례별로 처리해야 합니다.. 일부 특수 공정에 사용된 Monitor Wafer는 재활용 불가. 재활용 및 재사용이 가능한 더미 웨이퍼 및 모니터 웨이퍼를 재생 웨이퍼라고도 합니다..
반도체 실리콘 웨이퍼는 크기에 따라 나눌 수 있습니다., 프로세스, 그리고 같은. 크기에 따라, 일반적으로 다음과 같이 나눌 수 있습니다. 12 신장 (300mm), 8 신장 (200mm), 6 신장 (150mm), 5 신장 (125mm), 4 신장 (100mm) 및 기타 사양.
첨단 칩 공정의 업그레이드는 반도체 산업 발전의 중요한 원동력입니다., 공정의 돌파구로 인해 반도체 장비 및 재료 지원에 대한 수요가 증가했습니다..
가전 제품의 첨단 기술 개발, 자동차 전자, 컴퓨터 및 5G와 같은 기타 응용 분야, 인공 지능, 스마트 교통, 등., 칩 성능에 대한 더 높은 요구 사항을 제시하고 칩 제조 프로세스의 업그레이드를 촉진합니다..

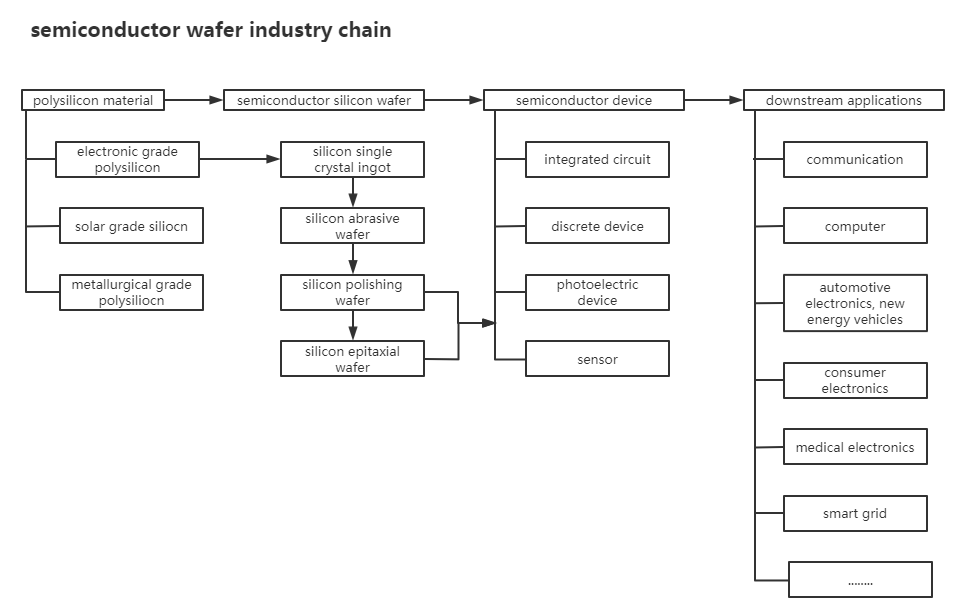

실리콘 웨이퍼의 적용 범위에 대해, 우리는 산업 체인에서 분석할 수 있습니다. 반도체 실리콘 웨이퍼 산업 체인의 업스트림은 폴리실리콘입니다., 중국 반도체 웨이퍼 시장 규모의 성장률은 세계보다 빠름. 중국 반도체 웨이퍼 시장 규모의 성장률은 세계보다 빠름, 중국 반도체 웨이퍼 시장 규모의 성장률은 세계보다 빠름,
반도체 실리콘 웨이퍼의 다운스트림은 파운드리 또는 IDM 제조업체입니다.. 실리콘 웨이퍼의 품질은 칩의 수율과 품질을 직접적으로 결정합니다..
그러므로, 실리콘 웨이퍼 제조업체는 안정적인 협력 관계를 형성하기 전에 팹의 긴 품질 검증 기간을 충족해야 합니다.. 실리콘 웨이퍼를 반도체 소자로 가공한 후, 단말응용분야에 공급.

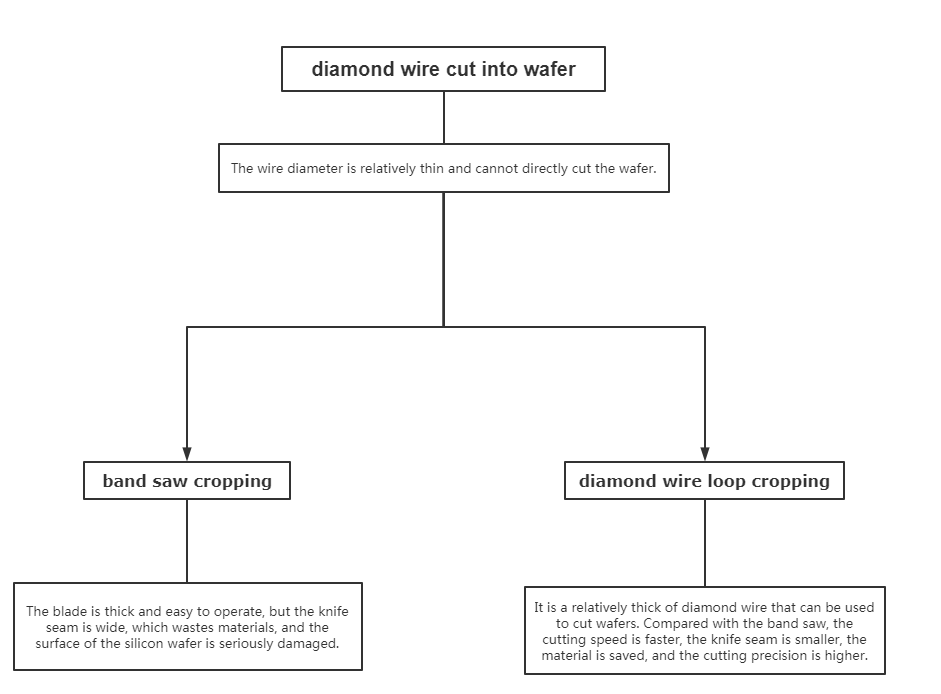

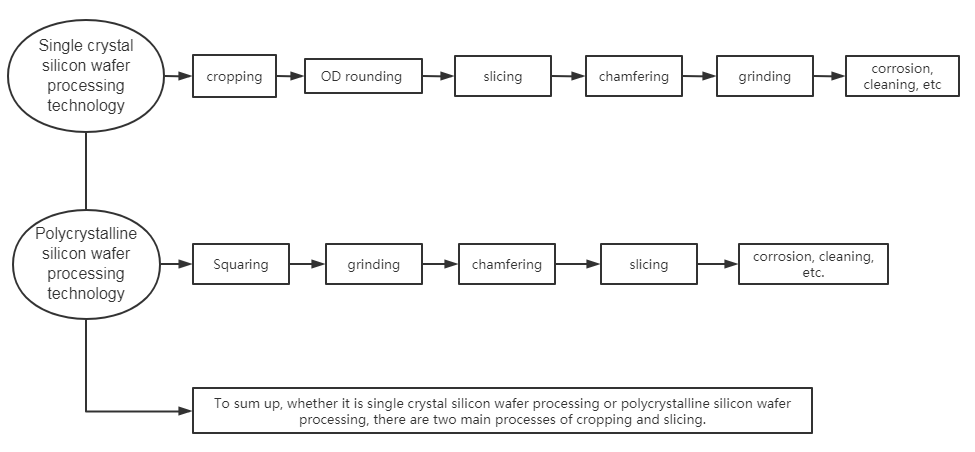

실리콘 웨이퍼 제조사의 가공 기술도 매우 중요. 지난 기사에서, 우리는 실리콘 웨이퍼의 가공 기술을 분석하고 환형 다이아몬드 와이어를 대중에게 선보였습니다..
이 기사는 실리콘 웨이퍼의 분류 및 적용 범위를 분석합니다., 실리콘 웨이퍼의 중요성과 광범위한 실리콘 웨이퍼 응용 분야를 보여줍니다..
아래 그림을 통해, 우리는 신기술 다이아몬드 와이어 루프의 사용을 찾을 수 있습니다.
https://www.youtube.com/watch?v=8CmBm6b3Mgw
Contact us 더 알기 위해 !
그리고 여기 있습니다 더 흥미로운 응용 프로그램 .
