Cos'è il nucleo di ferrite? Tipi, Produzione, Costo & Taglio a anello di filo diamantato

I nuclei di ferrite sono ovunque. Sono all'interno dei caricabatterie che alimentano il tuo telefono, i motori che azionano il tuo veicolo elettrico, e gli altoparlanti che riproducono la tua musica preferita. Nonostante il loro uso diffuso, molte persone non sanno cosa siano i nuclei di ferrite o perché richiedano una produzione così attenta.

In questa guida, risponderemo a cinque domande chiave: Cos'è un nucleo di ferrite? Quali tipi esistono? Come sono fatti? Perché sono costosi? E soprattutto, come può cappio filo diamantato la tecnologia riduce gli sprechi durante il taglio?

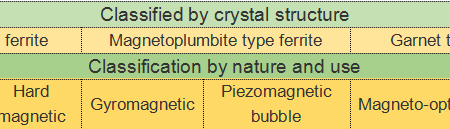

I nuclei di ferrite sono classificati in due categorie principali:

– Ferrite morbida: Facilmente magnetizzato e smagnetizzato. Utilizzato nei trasformatori, induttori, e filtri EMI.

– Ferrite dura (Magnete permanente): Mantiene il magnetismo dopo la magnetizzazione. Utilizzato nei motori, altoparlanti, e separatori magnetici.

2. Quali materiali sono chiamati nuclei di ferrite?

Non tutte le ferriti sono uguali. Composizioni diverse forniscono proprietà magnetiche diverse. Ecco i tre tipi più comuni:

Manganese-Zinco (MnZn) Ferrite

La ferrite MnZn è la ferrite morbida più utilizzata. Offre elevata permeabilità ed elevata densità di flusso di saturazione, rendendolo ideale per:

– Trasformatori di potenza

– Induttori

– Induttanze di modo comune

Nichel-Zinco (NiZn) Ferrite

La ferrite NiZn ha un'elevata resistività elettrica, rendendolo adatto per applicazioni ad alta frequenza (1 MHz a 100 MHz). Gli usi comuni includono:

– Trasformatori ad alta frequenza

– Bobine RF

– Componenti di soppressione EMI

Ferrite dura (Magnete in ceramica)

Ferrite dura, noto anche come ferrite a magnete permanente, è composto da ossido di ferro e bario o stronzio. È economico e altamente resistente alla smagnetizzazione. Le applicazioni includono:

– Motori CC

– Magneti per altoparlanti

– Guarnizioni delle porte del frigorifero

3. Come vengono prodotti i nuclei di ferrite?

l processo di produzione dei nuclei di ferrite prevede diverse fasi precise:

Fare un passo 1: Preparazione della polvere

Materie prime (ossido di ferro, ossido di manganese, ossido di zinco, ecc.) sono mescolati in proporzioni precise. La miscela viene quindi riscaldata a circa 1000°C in un processo chiamato calcinazione. Questo crea una polvere di ferrite con la struttura cristallina desiderata.

Fare un passo 2: Fresatura

La polvere calcinata viene macinata a sfere fino a ottenere una polvere molto fine, tipicamente con dimensioni delle particelle di pochi micron. Ciò garantisce proprietà uniformi nel prodotto finale.

Fare un passo 3: Premendo

La polvere fine viene miscelata con un legante e pressata in uno stampo ad alta pressione. La forma della parte pressata è chiamata a “verde” nucleo. Le forme comuni includono i nuclei E, Nuclei a U, toroidi, e geometrie personalizzate.

Fare un passo 4: Sinterizzazione

I nuclei verdi vengono riscaldati a circa 1300–1400°C in un forno ad atmosfera controllata. Durante la sinterizzazione, le particelle si fondono insieme, creando un denso, corpo in ceramica dura con le proprietà magnetiche desiderate.

Fare un passo 5: Lavorazione (Taglio e molatura)

I nuclei di ferrite sinterizzata spesso richiedono lavorazioni aggiuntive per ottenere le dimensioni finali, superfici piane, o forme speciali. È qui che il taglio dell’anello con filo diamantato diventa essenziale.

4. Perché i nuclei di ferrite sono così costosi?

Nonostante il loro aspetto semplice, i nuclei di ferrite hanno prezzi relativamente alti. Ecco perché:

Materie prime di elevata purezza

Le prestazioni magnetiche di un nucleo di ferrite dipendono direttamente dalla purezza dei suoi ingredienti. Anche i contaminanti in tracce possono degradare la permeabilità, aumentare le perdite, o causare prestazioni incoerenti.

Sinterizzazione ad alta intensità energetica

La sinterizzazione dei nuclei di ferrite richiede temperature elevate (1300–1400°C) mantenuto per diverse ore. Ciò consuma una quantità significativa di energia, contribuire direttamente ai costi di produzione.

Post-elaborazione difficile

La ferrite sinterizzata è estremamente dura (5–7 della scala di Mohs) e molto fragile. I metodi di taglio tradizionali spesso causano scheggiature dei bordi, screpolature, o danni al sottosuolo. Rese basse significano costi più elevati per parte buona.

Tolleranze strette

L'elettronica moderna richiede nuclei di ferrite con dimensioni precise. Il raggiungimento di tolleranze di ±0,05 mm o superiori richiede attrezzature di lavorazione avanzate e operatori esperti.

5. Come lavorare i nuclei di ferrite con il minimo spreco (Diamante Filo Loop)

Questa è la domanda più critica per i produttori. La ferrite è dura e fragile, due proprietà che rendono difficile il taglio. I metodi tradizionali come le mole abrasive o i laser cutter spesso causano scheggiature, danni da calore, o perdita eccessiva del materiale.

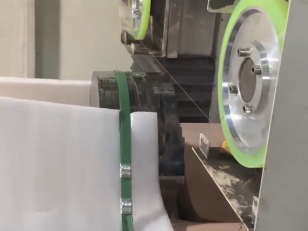

La soluzione: Taglio a anello di filo diamantato

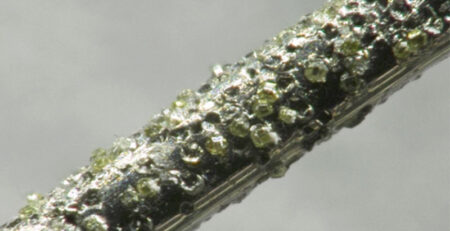

Un anello di filo diamantato è un filo di acciaio continuo elettrolitico con grana diamantata industriale. Il filo ruota in un'unica direzione ad alta velocità (4mm/min), macinazione della ferrite come una sega di precisione.

Perché l'anello in filo diamantato è ideale per la ferrite

Suggerimenti per la massima riduzione dei rifiuti

– Seleziona il diametro del filo giusto – 0.4 mm per taglio generale; 0.2 mm per nuclei sottili o delicati

– Ottimizza la velocità di avanzamento: una velocità eccessiva provoca scheggiature; troppo lento fa perdere tempo senza migliorare la qualità

– Utilizzare un liquido refrigerante pulito: l'acqua deionizzata previene la contaminazione e garantisce tagli uniformi

– Ispezionare il filo regolarmente – Sostituire l'anello del filo diamantato quando la velocità di taglio diminuisce in modo significativo

Conclusione

I nuclei di ferrite sono componenti essenziali nell'elettronica moderna, dagli alimentatori ai veicoli elettrici. Sono realizzati attraverso un procedimento ben preciso, processo ad alta intensità energetica che prevede la preparazione delle polveri, premendo, e sinterizzazione ad alta temperatura. Il loro costo riflette la qualità delle materie prime, complessità produttiva, e la difficoltà della post-elaborazione.

Tuttavia, la sfida di tagliare forte, la ferrite fragile ha una soluzione comprovata: tecnologia ad anello di filo diamantato. Fornendo zero scheggiature, larghezza minima della tacca, e ottima finitura superficiale, gli anelli di filo diamantato massimizzano l'utilizzo del materiale e riducono al minimo gli sprechi, migliorando direttamente la redditività dei produttori.

Sia che tu stia tagliando i nuclei del trasformatore MnZn, Soppressori EMI NiZn, o magneti in ferrite dura, una sega ad anello a filo diamantato è lo strumento giusto per questo lavoro.
