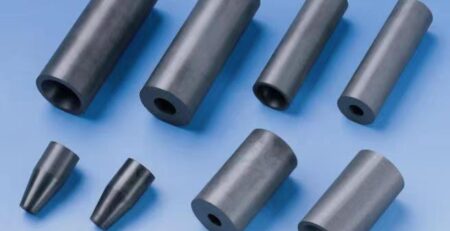

Co je feritové jádro? Typy, Výrobní, Náklady & Řezání smyčky diamantového drátu

Feritová jádra jsou všude. Jsou uvnitř nabíječek, které napájejí váš telefon, motory, které pohánějí vaše elektrické vozidlo, a reproduktory, které přehrávají vaši oblíbenou hudbu. Navzdory jejich širokému použití, mnoho lidí neví, co jsou feritová jádra nebo proč vyžadují tak pečlivou výrobu.

V tomto průvodci, zodpovíme pět klíčových otázek: Co je feritové jádro? Jaké typy existují? Jak jsou vyrobeny? Proč jsou drahé? A hlavně, jak může diamant drátěné smyčky technologie snižuje odpad při řezání?

Feritová jádra se dělí do dvou hlavních kategorií:

– Měkký ferit: Snadno magnetizovatelné a demagnetizované. Používá se v transformátorech, induktory, a EMI filtry.

– Tvrdý ferit (Permanentní magnet): Po zmagnetování si zachovává magnetismus. Používá se v motorech, reproduktory, a magnetické separátory.

2. Jaké materiály se nazývají feritová jádra?

Ne všechny ferity jsou stejné. Různá složení poskytují různé magnetické vlastnosti. Zde jsou tři nejběžnější typy:

Mangan-zinek (MnZn) Ferit

MnZn ferit je nejrozšířenější měkký ferit. Nabízí vysokou propustnost a vysokou hustotu saturačního toku, takže je ideální pro:

– Výkonové transformátory

– Induktory

– Tlumivky v běžném režimu

Nikl-zinek (NiZn) Ferit

Ferit NiZn má vysoký elektrický odpor, takže je vhodný pro vysokofrekvenční aplikace (1 MHz až 100 MHz). Mezi běžné použití patří:

– Vysokofrekvenční transformátory

– RF cívky

– Komponenty pro potlačení EMI

Tvrdý ferit (Keramický magnet)

Tvrdý ferit, také známý jako ferit s permanentním magnetem, se skládá z oxidu železa a buď barya nebo stroncia. Je levný a vysoce odolný proti demagnetizaci. Aplikace zahrnují:

– DC motory

– Magnety na reproduktory

– Těsnění dveří chladničky

3. Jak se vyrábí feritová jádra?

Výrobní proces feritových jader zahrnuje několik přesných kroků:

Krok 1: Příprava prášku

Suroviny (oxid železa, oxid manganu, oxid zinečnatý, atd.) jsou smíchány v přesných poměrech. Směs se poté zahřeje na přibližně 1000 °C v procesu zvaném kalcinace. Vznikne tak feritový prášek s požadovanou krystalickou strukturou.

Krok 2: Frézování

Kalcinovaný prášek se mele v kulovém mlýnu na velmi jemný prášek, typicky s velikostí částic jen několik mikronů. To zajišťuje jednotné vlastnosti v konečném produktu.

Krok 3: Lisování

Jemný prášek se smíchá s pojivem a pod vysokým tlakem se lisuje do formy. Tvar lisovaného dílu se nazývá a “zelená” jádro. Mezi běžné tvary patří E-jádra, U-jádra, toroidy, a vlastní geometrie.

Krok 4: Slinování

Zelená jádra se zahřívají na přibližně 1300–1400 °C v peci s řízenou atmosférou. Během slinování, částice se spojí dohromady, vytvoření hustého, tvrdé keramické tělo s požadovanými magnetickými vlastnostmi.

Krok 5: Obrábění (Řezání a broušení)

Slinutá feritová jádra často vyžadují dodatečné opracování, aby se dosáhlo konečných rozměrů, rovné plochy, nebo speciální tvary. Zde se stává nezbytné řezání smyček diamantovým drátem.

4. Proč jsou feritová jádra tak drahá?

Navzdory jejich jednoduchému vzhledu, feritová jádra mají relativně vysoké ceny. Zde je důvod:

Vysoce čisté suroviny

Magnetický výkon feritového jádra přímo závisí na čistotě jeho složek. Dokonce i stopové nečistoty mohou zhoršit propustnost, zvýšit ztráty, nebo způsobit nekonzistentní výkon.

Energeticky náročné slinování

Slinování feritových jader vyžaduje vysoké teploty (1300–1400 °C) udržována několik hodin. To spotřebovává značnou energii, přímo přispívající k výrobním nákladům.

Obtížné následné zpracování

Slinutý ferit je extrémně tvrdý (5–7 na Mohsově stupnici) a velmi křehké. Tradiční metody řezání často způsobují vylamování hran, praskání, nebo poškození pod povrchem. Nízké výnosy znamenají vyšší náklady na dobrý díl.

Přísné tolerance

Moderní elektronika vyžaduje feritová jádra s přesnými rozměry. Dosažení tolerancí ±0,05 mm nebo lepší vyžaduje pokročilé obráběcí vybavení a kvalifikovanou obsluhu.

5. Jak obrábět feritová jádra s minimálním odpadem (Diamond Wire Loop)

Toto je nejkritičtější otázka pro výrobce. Ferit je tvrdý a křehký – dvě vlastnosti, které znesnadňují řezání. Tradiční metody, jako jsou brusné kotouče nebo laserové řezačky, často způsobují vylamování, tepelné poškození, nebo nadměrná ztráta materiálu.

Řešení: Řezání smyčky diamantového drátu

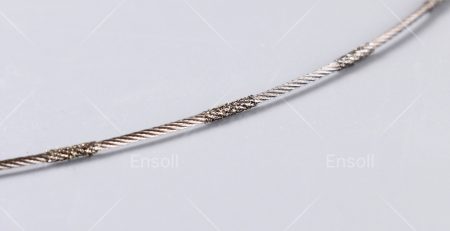

Diamantová drátěná smyčka je kontinuální ocelový drát galvanicky pokovený průmyslovou diamantovou drtí. Drát se otáčí v jednom směru vysokou rychlostí (4mm / min), broušení feritu jako přesná pila.

Proč je diamantová drátěná smyčka ideální pro ferit

Tipy pro maximální snížení odpadu

– Vyberte správný průměr drátu – 0.4 mm pro obecné řezání; 0.2 mm pro tenká nebo choulostivá jádra

– Optimalizujte rychlost posuvu – Příliš rychlý způsobí vylamování; příliš pomalé plýtvání časem bez zlepšení kvality

– Používejte čistou chladicí kapalinu – deionizovaná voda zabraňuje kontaminaci a zajišťuje hladké řezy

– Pravidelně kontrolujte drát – Vyměňte smyčku diamantového drátu, když rychlost řezání výrazně poklesne

Závěr

Feritová jádra jsou základní součástí moderní elektroniky, od napájení až po elektromobily. Jsou vyrobeny přesným, energeticky náročný proces zahrnující přípravu prášku, lisování, a vysokoteplotní slinování. Jejich cena odráží kvalitu surovin, výrobní složitost, a obtížnost následného zpracování.

nicméně, výzva tvrdě řezat, křehký ferit má osvědčené řešení: technologie smyčky diamantového drátu. Dodávkou nulové třísky, minimální šířka zářezu, a vynikající povrchovou úpravou, diamantové drátěné smyčky maximalizují využití materiálu a minimalizují odpad – přímo zvyšují ziskovost výrobců.

Ať už řežete jádra transformátorů MnZn, NiZn EMI potlačovače, nebo tvrdé feritové magnety, diamantová drátěná smyčková pila je tím správným nástrojem pro tuto práci.
